เส้นแยกในการหล่อแบบตายตัวคืออะไร และจะออกแบบอย่างไร?

การหล่อแบบเป็นกระบวนการผลิตที่เกี่ยวข้องกับการบังคับโลหะหลอมเหลวเข้าไปในโพรงแม่พิมพ์ภายใต้แรงดันสูง เพื่อสร้างชิ้นส่วนที่มีความแม่นยำด้วยความแม่นยำสูงและพื้นผิวที่เรียบ ในกระบวนการนี้ สิ่งสำคัญประการหนึ่งคือสายการผลิตการแยกส่วน ซึ่งส่งผลกระทบอย่างมีนัยสำคัญต่อคุณภาพของผลิตภัณฑ์ขั้นสุดท้ายและประสิทธิภาพของกระบวนการหล่อด้วยแม่พิมพ์ ในฐานะซัพพลายเออร์การหล่อโลหะที่มีประวัติยาวนาน เรามีความรู้เชิงลึกและประสบการณ์มากมายในการจัดการกับสายการผลิตการกลึงตัด และเรามาที่นี่เพื่อแบ่งปันข้อมูลเชิงลึกของเราว่าสายการผลิตการกลึงตัดคืออะไรและจะออกแบบอย่างไร

เส้นแบ่งส่วนในการหล่อคืออะไร?

เส้นแยกในการหล่อด้วยแม่พิมพ์คือขอบเขตที่ครึ่งหนึ่งของแม่พิมพ์มาบรรจบกัน เมื่อโลหะหลอมเหลวถูกฉีดเข้าไปในโพรงแม่พิมพ์ เส้นแบ่งส่วนคือเส้นที่แยกส่วนบนและส่วนล่างของแม่พิมพ์ เป็นองค์ประกอบสำคัญในการหล่อแบบเนื่องจากไม่เพียงแต่ส่งผลต่อรูปลักษณ์และความสมบูรณ์ของโครงสร้างของชิ้นส่วนที่หล่อเท่านั้น แต่ยังส่งผลต่อความง่ายในการดีดออก การระบายอากาศ และการออกแบบประตูรั้วอีกด้วย

เส้นแยกส่วนจะกำหนดวิธีการเปิดแม่พิมพ์และถอดชิ้นส่วนออกจากแม่พิมพ์ เส้นแยกที่กำหนดไว้อย่างดีต้องให้แน่ใจว่าชิ้นส่วนสามารถดีดออกได้อย่างราบรื่นโดยไม่ทำให้เกิดความเสียหายใดๆ ในระหว่างกระบวนการถอดชิ้นส่วน ยิ่งไปกว่านั้น ยังส่งผลต่อการมีอยู่ของแฟลช ซึ่งเป็นโลหะส่วนเกินที่บีบออกมาระหว่างแม่พิมพ์ทั้งสองซีกตามแนวเส้นแยก

ความสำคัญของเส้นแยกส่วนที่ออกแบบมาอย่างดี

เส้นแยกที่ออกแบบอย่างเหมาะสมถือเป็นสิ่งสำคัญด้วยเหตุผลต่อไปนี้:

1. ความง่ายในการกำจัดชิ้นส่วน: เส้นแยกส่วนที่ออกแบบมาอย่างดีช่วยให้สามารถถอดชิ้นส่วนหล่อออกจากแม่พิมพ์ได้ง่าย ซึ่งจะช่วยลดความเสี่ยงที่จะเกิดความเสียหายต่อชิ้นส่วนและแม่พิมพ์ และเพิ่มผลผลิตโดยรวมของกระบวนการผลิต
2. การลดแฟลช: แฟลชเป็นผลพลอยได้จากกระบวนการหล่อแบบที่ไม่ต้องการ ด้วยการปรับเส้นแยกให้เหมาะสม เราสามารถลดการก่อตัวของแฟลชให้เหลือน้อยที่สุด ซึ่งไม่เพียงแต่ช่วยประหยัดวัสดุ แต่ยังช่วยลดความจำเป็นในการดำเนินการหลังการประมวลผล เช่น การตัดแต่ง
3. ปรับปรุงคุณภาพชิ้นส่วน: การออกแบบเส้นแยกส่วนอาจส่งผลต่อการไหลของโลหะหลอมเหลวเข้าไปในโพรงแม่พิมพ์ เส้นแบ่งที่วางไว้อย่างดีช่วยให้มั่นใจได้ว่าการเติมช่องจะสม่ำเสมอ ซึ่งช่วยในการผลิตชิ้นส่วนที่มีคุณสมบัติทางกลสม่ำเสมอ มีความพรุนน้อยที่สุด และผิวสำเร็จที่ดีขึ้น
4. Gating และ Venting ที่ได้รับการปรับปรุง: ตำแหน่งของเส้นแยกมีความเกี่ยวข้องอย่างใกล้ชิดกับระบบประตูและระบายอากาศ เส้นแยกที่เหมาะสมช่วยให้การออกแบบประตูรั้วมีประสิทธิภาพมากขึ้น ซึ่งควบคุมทิศทางการไหลและความเร็วของโลหะหลอมเหลว และการระบายอากาศที่ดีขึ้น ซึ่งช่วยขจัดอากาศและก๊าซออกจากโพรงแม่พิมพ์ จึงป้องกันข้อบกพร่อง เช่น ความพรุนและรูลม

ปัจจัยที่ต้องพิจารณาเมื่อออกแบบเส้นแบ่งส่วน

เมื่อออกแบบเส้นแยกส่วนสำหรับชิ้นส่วนแบบหล่อ จำเป็นต้องคำนึงถึงปัจจัยหลายประการ:

1. เรขาคณิตส่วนหนึ่ง: รูปร่างและขนาดของชิ้นส่วนมีบทบาทสำคัญในการกำหนดเส้นการพรากจากกัน รูปทรงที่ซับซ้อนอาจต้องมีการพิจารณาอย่างรอบคอบมากขึ้นเพื่อให้แน่ใจว่าชิ้นส่วนสามารถดีดออกจากแม่พิมพ์ได้โดยไม่มีการรบกวน ตัวอย่างเช่น ชิ้นส่วนที่มีรอยบากอาจต้องมีกลไกการดีดออกพิเศษหรือเส้นแยกหลายเส้น
2. ข้อกำหนดการตกแต่งพื้นผิว: หากชิ้นส่วนมีข้อกำหนดด้านการตกแต่งพื้นผิวที่เฉพาะเจาะจง เส้นแบ่งส่วนควรอยู่ในตำแหน่งที่ลดผลกระทบต่อพื้นผิวที่มองเห็นได้น้อยที่สุด ซึ่งอาจเกี่ยวข้องกับการวางเส้นแยกส่วนในพื้นที่ที่ไม่สำคัญ หรือใช้เทคนิคเพื่อลดการปรากฏตัวของเส้นแยกส่วนในส่วนสุดท้าย
3. การออกแบบประตูและการระบายอากาศ: ตามที่กล่าวไว้ข้างต้น เส้นแยกควรสอดคล้องกับระบบประตูและระบายอากาศ ระบบประตูเปิดช่องให้โลหะหลอมเหลวเข้าไปในโพรงแม่พิมพ์ ในขณะที่ระบบระบายอากาศช่วยให้อากาศและก๊าซระบายออกได้ เส้นแยกควรได้รับการออกแบบเพื่ออำนวยความสะดวกในการทำงานที่เหมาะสมของทั้งสองระบบ
4. กลไกการดีดออก: การเลือกกลไกการดีดออกอาจส่งผลต่อการออกแบบเส้นแยกได้เช่นกัน กลไกการดีดออกที่แตกต่างกัน เช่น หมุดดีดตัว ปลอก หรือเพลตเปลื้องผ้า มีข้อกำหนดที่แตกต่างกันสำหรับตำแหน่งและการวางแนวของแนวการแยกส่วน

แนวทางการออกแบบสำหรับเส้นแบ่งส่วน

จากประสบการณ์ของเราในฐานะซัพพลายเออร์ด้านแม่พิมพ์หล่อ ต่อไปนี้เป็นแนวทางการออกแบบที่เป็นประโยชน์สำหรับสายการแยกส่วน:

1. ลดความซับซ้อนของเส้นแบ่งส่วน: รักษาเส้นแบ่งให้เรียบง่ายที่สุด สายการผลิตการแยกส่วนที่ซับซ้อนสามารถเพิ่มต้นทุนของแม่พิมพ์และความยากในการผลิตได้ เส้นแยกตรงหรือโค้งเล็กน้อยมักนิยมใช้มากกว่าเส้นที่ไม่สม่ำเสมอมาก
2. หลีกเลี่ยงการตัดราคา: การตัดด้านล่างอาจทำให้ยากต่อการดีดชิ้นส่วนออกจากแม่พิมพ์ หากเป็นไปได้ ให้ออกแบบชิ้นส่วนเพื่อกำจัดหรือลดรอยบากให้เหลือน้อยที่สุด หากไม่สามารถหลีกเลี่ยงการตัดส่วนล่างได้ ให้ใช้กลไกการทำงานด้านข้างหรือเส้นแยกหลายเส้นเพื่ออำนวยความสะดวกในการถอดชิ้นส่วน
3. วางเส้นแบ่งส่วนบนพื้นผิวที่ไม่สำคัญ: เพื่อให้แน่ใจว่าได้พื้นผิวคุณภาพสูง ให้วางเส้นแบ่งส่วนในพื้นที่ที่มองไม่เห็นหรือไม่ต้องการการตกแต่งที่มีความแม่นยำสูง ซึ่งจะช่วยลดความจำเป็นในการประมวลผลภายหลังและปรับปรุงรูปลักษณ์โดยรวมของชิ้นส่วนได้
4. เพิ่มประสิทธิภาพ Gating และ Venting: เส้นแยกควรได้รับการออกแบบเพื่อให้สามารถเข้าออกและระบายอากาศได้อย่างมีประสิทธิภาพ ประตูควรตั้งอยู่ใกล้กับแนวแยกส่วนเพื่อให้แน่ใจว่าการเติมช่องแม่พิมพ์เป็นไปอย่างราบรื่น และควรวางช่องระบายอากาศเพื่อให้อากาศและก๊าซเล็ดลอดออกไปในระหว่างกระบวนการฉีด
5. พิจารณามุมร่าง: มุมร่างคือความเรียวที่ใช้กับพื้นผิวแนวตั้งของชิ้นส่วนเพื่อช่วยให้ดีดตัวออกจากแม่พิมพ์ได้สะดวก เมื่อออกแบบเส้นแยก ตรวจสอบให้แน่ใจว่ามีมุมร่างเพียงพอทั้งสองด้านของเส้นแยก ซึ่งจะช่วยป้องกันไม่ให้ชิ้นส่วนติดอยู่ในแม่พิมพ์และลดความเสี่ยงที่จะเกิดความเสียหายระหว่างการดีดออก

ตัวอย่างการออกแบบเส้นแบ่งส่วนในผลิตภัณฑ์ต่างๆ

เพื่อแสดงให้เห็นถึงความสำคัญของการออกแบบเส้นแยก ลองดูตัวอย่างบางส่วน:

1. เชลล์อุปกรณ์สื่อสาร: สำหรับเปลือกอุปกรณ์สื่อสาร เส้นแยกควรได้รับการออกแบบอย่างระมัดระวังเพื่อให้แน่ใจว่ามีรูปลักษณ์ที่ไร้รอยต่อและส่วนประกอบที่พอดี เส้นแยกมักจะถูกวางไว้ตามขอบหรือบริเวณที่มองไม่เห็นเพื่อลดผลกระทบต่อความสวยงามโดยรวมของเปลือก นอกจากนี้ ควรได้รับการออกแบบเพื่อรองรับข้อกำหนดของประตูและการระบายอากาศเพื่อให้แน่ใจว่ามีการเติมส่วนที่เป็นผนังบางอย่างเหมาะสม

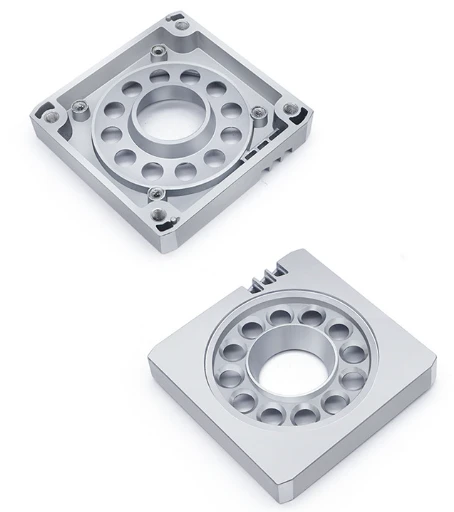

2. กรอบโลหะจอภาพอลูมิเนียมอัลลอยด์: ในกรณีของกรอบโลหะของจอภาพอะลูมิเนียมอัลลอยด์ เส้นแบ่งส่วนอาจส่งผลต่อความสมบูรณ์ของโครงสร้างและการตกแต่งพื้นผิวของเฟรม เส้นแบ่งส่วนที่ออกแบบมาอย่างดีควรวางในลักษณะที่ช่วยให้สามารถดีดเฟรมออกได้ง่าย และลดการเกิดแสงวาบ ระบบประตูควรได้รับการออกแบบร่วมกับเส้นกั้นเพื่อให้แน่ใจว่าอลูมิเนียมหลอมเหลวจะเติมเต็มมุมและขอบที่ซับซ้อนของเฟรมอย่างสม่ำเสมอ
3. ขั้วต่อ AC/MC: สำหรับขั้วต่อ AC/MC เส้นแยกส่วนจะต้องอยู่ในตำแหน่งที่แม่นยำเพื่อให้มั่นใจถึงประสิทธิภาพทางไฟฟ้าและความแข็งแรงทางกลของขั้วต่อ การออกแบบควรป้องกันไม่ให้สังกะสีหลอมเหลวรั่วไหลออกไปตามเส้นแยก ซึ่งอาจทำให้เกิดไฟฟ้าลัดวงจรหรือปัญหาทางไฟฟ้าอื่นๆ นอกจากนี้ เส้นแยกควรได้รับการออกแบบเพื่อให้สามารถจัดวางส่วนประกอบภายในได้อย่างเหมาะสมและง่ายต่อการประกอบ

บทสรุป

เส้นแยกส่วนเป็นองค์ประกอบสำคัญในกระบวนการหล่อแบบไดคาสติ้ง สายการผลิตการแยกส่วนที่ออกแบบมาอย่างดีสามารถปรับปรุงคุณภาพของชิ้นส่วนหล่อได้อย่างมาก เพิ่มประสิทธิภาพของกระบวนการผลิต และลดต้นทุนการผลิต ในฐานะซัพพลายเออร์ด้านแม่พิมพ์หล่อ เรามีความเชี่ยวชาญและทรัพยากรเพื่อช่วยลูกค้าของเราในการออกแบบสายการผลิตการกลึงตัดที่เหมาะสมที่สุดสำหรับผลิตภัณฑ์เฉพาะของตน ไม่ว่าคุณจะต้องการเชลล์อุปกรณ์สื่อสาร, หนึ่งกรอบโลหะจอภาพอลูมิเนียมอัลลอยด์หรือขั้วต่อ AC/MCเราสามารถจัดหาโซลูชั่นการหล่อแบบคุณภาพสูงให้กับคุณได้

หากคุณสนใจในผลิตภัณฑ์หรือบริการของเรา เราขอเชิญคุณติดต่อเราเพื่อหารือเพิ่มเติมและเจรจาธุรกิจ ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในทุกขั้นตอนของกระบวนการหล่อโลหะ ตั้งแต่การออกแบบชิ้นส่วนไปจนถึงการผลิตขั้นสุดท้าย

อ้างอิง

-คณะกรรมการคู่มือ ASM (2551) Die Casting เล่มที่ 15 ASM International
-สมาคมวิศวกรหล่อโลหะ (2558) คู่มือการหล่อตาย สมาคมวิศวกรหล่อโลหะ
